消火栓泵是火灾时把水从消防水池/水箱送到现场关键的环节。它能不能可靠启动，取决于三件事：电源、控制柜、管网。其中"电源"这一项，在不少改造项目和新建项目中都会被反复追问——消火栓泵控制柜必须使用双电源吗？哪本规范/哪条规定？

本文把这个问题拆成 5 个层次讲清楚：①什么是消火栓泵控制柜、②消防电源的分类、③必须用双电源的法规依据、④双电源的两种实现方式、⑤常见错误做法与验收检查要点。文末附 FAQ。

一、消火栓泵控制柜是什么、做什么用

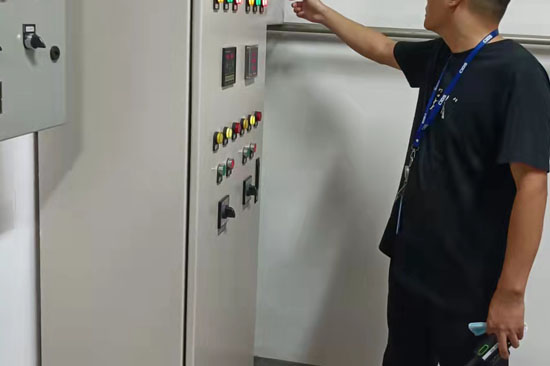

消火栓泵控制柜（以下简称"消防泵控制柜"）是消防泵房里专门为消火栓加压泵、稳压泵提供控制与保护的配电柜。它承担 4 件事：

• 电源引入：从低压配电室引来 380V/220V 电源；
• 启动控制：接收消火栓按钮、消防主机联动信号、压力开关信号，自动/手动启停消防泵；
• 保护功能：过载、短路、缺相、欠压、过压、堵转等保护；
• 状态反馈：向消防主机反馈"运行/停止/故障"信号。

由此可以看出，消火栓泵控制柜的供电可靠性直接决定了消防泵能否在火灾时启动。如果电源失效或只有一路电源，泵再完好也是摆着。

二、消防电源有哪些分类（先把术语对齐）

在-规范里，消防电源分为 3 类：

类别	定义	典型形式	供电连续性等级
主电源	建筑物正常工作时使用的电源	市电（10kV 变 380V）	平时供电
应急电源（备用电源）	主电源失效时接替供电的电源	第二路市电 / 自备柴油发电机组 / EPS / UPS	主电源断电时切换
消防设备电源	为消防设施单独配电的电源	从配电室专用回路引来	独立回路、独立保护

"双电源"在这里特指主电源 + 应急电源两路独立电源的组合。两者之间通过双电源切换装置（ATS，Automatic Transfer Switch）实现自动或手动切换。

重要前提："双电源"≠"双回路"。两个概念容易混淆：

• 双电源：两路相互独立的电源（来自不同的变压器、不同的高压母线段，或一路市电 + 一路自备发电机/储能）；
• 双回路：可能是同一台变压器的两段母线，物理上是两路，电气上未必完全独立。

消防泵控制柜的"双电源"，规范要求的是真正意义上的两路独立电源，不能简单用同一台变压器的两段母线来"双回路"代替。

三、消火栓泵控制柜必须使用双电源吗？规范答案

答案：是的，必须使用双电源。这不是某一本规范的口径，而是多个-标准、地方规范、消防技术规范的共同要求。下面分别说明依据。

1. 《建筑设计防火规范》GB 50016-2014（2018 年版）

第 10.1.1 条规定：建筑高度大于 50m 的乙、丙类厂房、丙类仓库，一类高层民用建筑的消防用电应按一级负荷供电；其他情况按二级负荷供电（一级更严格，要求双电源）。

第 10.1.4 条规定：一级负荷供电的建筑，应由双重电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。

2. 《消防给水及消火栓系统技术规范》GB 50974-2014

第 11.0.1 条规定：消防水泵的控制柜应设置在消防水泵房内或专用消防水泵控制室内，并应具有自动巡检功能；并不直接提"双电源"四个字，但 11.0.2 条对接电源提出要求。

第 11.0.2 条规定：消防水泵应由消防动力配电柜直接供电，且其供电回路应满足 GB 50016 的相关要求。换言之，消防水泵的供电回路必须满足建筑物消防用电的负荷等级要求——一级负荷就必须双电源。

3. 《供配电系统设计规范》GB 50052-2009

第 3.0.2 条规定：一级负荷应由双重电源供电，当一电源发生故障时，另一电源不应同时受到损坏。一级负荷中特别重要的负荷，尚应增设应急电源。

第 3.0.7 条规定：双重电源可来自不同发电厂、不同变电所（含箱式变电站）或同一变电所不同母线段。所谓"双重电源"，就是真正意义上的"双电源"。

4. 《火灾自动报警系统设计规范》GB 50116-2013

第 10.1.1 条规定：火灾自动报警系统的交流电源应采用消防电源，并为消防设备供电；与消防水泵联动的报警回路、设备回路均应在主电源断电时能由 UPS/蓄电池继续供电一段时间。

5. 《消防应急照明和疏散指示系统技术标准》GB 51300-2018

要求消防应急照明在主电源切断后自动转入蓄电池供电，并持续供电不少于规定时长。这是另一条"双电源"逻辑的具体落实。

6. 《消防设备电源监控系统》GB 28184-2011 与应用技术规程

要求在消防泵房、消防控制室等场所安装消防设备电源监控系统，对双电源切换装置的工作状态（哪路电源供电、是否缺相、是否过/欠压）进行实时监测，并把信号送至消防主机。这是对"双电源是否真的在切换"的监督机制。

7. 地方规定（以北京为例）

北京住建系统对消防用电的设计审查要点中，明确要求一级、二级消防负荷分别按"双重电源"和"双回路"供电，并要求双电源切换装置设在消防泵房、消防控制室、消防电梯机房、防排烟风机房等场所。具体可在《北京市建设工程施工图设计文件审查要点（电气专业）》等文件中查阅。

以上 7 项规范/标准/地方规定的逻辑是一致的：消火栓泵属于消防一级或二级负荷，必须按相应等级供电，一级负荷要双重电源，二级负荷要双回路。

四、哪些场所必须用双电源，哪些可以例外

按建筑类型与高度划分，下表是常用对照（结合 GB 50016 与工程惯例）：

建筑类型 / 规模	消防用电负荷等级	供电要求	消火栓泵是否需要双电源
建筑高度 > 50m 的乙、丙类厂房/仓库	一级负荷	双重电源	是
一类高层民用建筑（住宅 > 54m，公建 > 50m）	一级负荷	双重电源	是
建筑高度 > 24m 的医疗建筑、地下重要场所	一级负荷	双重电源	是
大型商业综合体、展览建筑、特级体育建筑	一级负荷	双重电源	是
二类高层民用建筑	二级负荷	双回路	通常可双回路
多层丙类厂房、仓库	二级或三级负荷	双回路或单回路	按规模定
小型多层公共建筑	三级负荷	可单回路	可单回路
室外独立消火栓泵（无其他消防负荷）	按使用场所定	按等级	看场所

实际项目中，绝大多数室内消火栓泵所在建筑的负荷等级都在二级及以上，所以"双电源"在工程实务里几乎是硬性要求。只有少数小型附属建筑或临时建筑的消火栓泵才允许单电源，但同时也意味着项目整体规模偏小。

五、双电源的两种实现方式

满足"双电源"要求有两种主流方式：

方式 A：双重市电（双路市电 + 双电源切换装置）

由不同变压器的两段母线各引一路电源到消防泵房，在消防泵房或专用配电柜内设置双电源切换装置（ATS），主用电源失效时在数秒内自动切换到备用电源。

适用场景：建筑物本身具备两路市电进线（一主一备），或由市政不同变电站引来。

方式 B：市电 + 应急电源（柴油发电机组 / EPS / UPS）

一路市电作为主电源，另设柴油发电机组（主用）或 EPS/UPS（备用）。市电失效时由应急电源接替。

适用场景：

• 建筑所在区域只有一路市电；
• 建筑对供电连续性要求极高（一级负荷中特别重要的负荷）；
• 消防泵功率较大，启动电流大，柴油发电机作为应急电源更稳妥。

实务中，一级负荷通常采用"双重市电 + 自备柴油发电机"的组合——主电源两路市电互为备用，柴油机作为长时间失效时的"第二道保障"。

六、双电源切换装置（ATS）的选型与安装要求

ATS 是双电源方案的核心部件，选型与安装必须满足以下要点：

1. 选型要点

• 额定电流：按消防泵额定电流的1.5-2 倍预留余量；
• 切换时间：一级负荷宜用 ≤ 1.5s 切换型，二级负荷可放宽到 ≤ 5s；
• 极数：三相四线制（3P+N）；
• 使用类别：宜选用 AC-33A 类（适用于电动机等高冲击负载）；
• 机械/电气连锁：两路电源不得并列运行；
• 品牌与认证：选用主流品牌（ABB、施耐德、海格、西门子、LS 等），产品应有 3C 认证和型式检验报告。

2. 安装要求

• ATS 应安装在消防泵房内的独立配电柜或专用切换柜，不得与动力柜混装；
• 两路电源进线应分别走线，不得在同一桥架/线管内敷设（防止同沟火灾时同时失效）；
• ATS 的机械操作机构应灵活、触点压力应符合铭牌；
• ATS 应具备自投自复/自投手复可调；
• ATS 的机械连锁应可靠：两路电源不得同时合闸；
• 消防泵控制柜应从 ATS 下口独立回路取电，不应与其他非消防负荷共用。

七、消火栓泵控制柜的典型主电路结构

下图（文字描述）是一台标准消火栓泵控制柜的内部结构，对应改造与验收时常见的检查点：

1. 主进线段：两路电源（市电 A / 市电 B 或市电 / 柴油机）经 ATS 切换后送入主开关；
2. 主开关：采用隔离开关或框架断路器，应具有短路瞬动、过载长延时、接地故障保护；
3. 电压监测与消防电源监控：监测两路电源的相电压、是否缺相、是否过/欠压，并把信号送至消防设备电源监控器；
4. 接触器组：主接触器 + 备用接触器（用于星三角降压启动或自耦降压启动）；
5. 热继电器 / 电机综合保护器：过载、缺相、堵转保护；
6. 软启动器 / 变频器（视设计）：用于大功率消防泵的软启动；
7. 控制回路：来自消火栓按钮、消防主机、压力开关、液位开关的信号接入；
8. 反馈信号：消防泵运行/停止/故障状态通过无源触点反馈至消防主机；
9. 巡检模块：按 GB 50974 要求，控制柜应具有自动巡检功能（低频低速定期运行，发现故障报警）；
10. 就地/远程/自动三档转换：现场手/自动切换；
11. 机械应急启动装置（重要）：当主接触器无法吸合时，通过机械手段直接合闸启动消防泵（GB 50974 第 11.0.15 条要求）。

验收必查项：机械应急启动装置是否有效、消防电源监控信号是否接入、ATS 切换试验是否成功（断主电源后备用电源自动投入并稳定运行）、消防泵自动巡检是否正常。

八、改造 / 验收中常见的 5 个错误做法

错误 1：把双回路当双电源

两路电源来自同一台变压器的两段母线，电气上不是真正独立——变压器本体故障或检修时两路同时失效。只有当两段母线分别来自两台独立变压器时才算"双重电源"。

错误 2：两路电源同桥架同线管敷设

两路电源共用同一桥架/同一线管，一旦桥架起火或线管进水，两路同时失效。规范要求两路电源分桥架、分线管，必要时分防火分区敷设。

错误 3：ATS 安装在非消防配电柜内

ATS 装在动力柜或照明柜内，与非消防负荷混装，检修时容易因误操作切断消防电源。应单独成柜或安装在消防动力配电柜的独立分隔室内。

错误 4：消防泵供电回路与其他负荷共用

消防泵电源与其他动力（如空调、生活泵、电梯）共用同一回路，任一故障跳闸都可能影响消防泵。规范要求消防水泵应由专用回路供电，并在末端一级配电箱处设置自动切换。

错误 5：机械应急启动装置缺失或失效

消火栓泵控制柜应具备机械应急启动装置（GB 50974 第 11.0.15 条），即当控制回路因故障无法启动消防泵时，能通过机械方式直接合闸。许多老旧控制柜没有或已经损坏，这是改造时的硬伤。

九、运维阶段的检查要点

已投入使用的消火栓泵控制柜，应定期（建议每周/每月/每年）做以下检查：

• 每周：就地手动启停一次（记录运行电流、电压），确认控制回路正常；
• 每月：ATS 自动切换试验（断主电源，确认备用电源自动投入、运行稳定、主电源恢复后自动切回）；
• 每季度：机械应急启动试验（每月抽查一台柜），确认机构灵活、动作可靠；
• 每年：第三方检测机构出具消防设施检测报告，重点核查供电连续性与切换功能；
• 日常：消防电源监控信号在主机上是否正常显示；消防泵房温湿度、清洁度满足要求。

判废/维修建议：ATS 触点磨损严重（接触电阻超过铭牌 1.5 倍）、机械机构卡阻、消防电源监控长期掉线等情形，应及时更换。

十、常见问题 FAQ

Q1：室外独立消火栓泵（无其他消防负荷）也需要双电源吗？

按 GB 50016 / GB 50974 / GB 50052 综合判定：看这个消火栓泵服务对象的负荷等级。如果它服务的建筑物属于一级或二级负荷，则需要双电源（或双回路）；如果是三级负荷的小型场所，可单回路。实务中，室外独立消火栓泵多见于厂区、园区，建议向供电部门按建筑等级核定。

Q2：UPS / EPS 能作为消防泵的双电源吗？

严格意义上不推荐。消防泵功率通常在几千瓦到几十千瓦，启动电流是额定电流的 4-7 倍，UPS/EPS 容量很难覆盖消防泵的启动冲击，且蓄电池供电时间有限（通常 30-60 分钟）。UPS/EPS 更适合报警主机、消防广播、应急照明等小功率、对供电连续性要求极高但持续时间不长的设备。消防泵的双电源更稳妥的是"双重市电"或"市电 + 柴油发电机"。

Q3：ATS 切换时间多长合适？

按 GB 50052 / GB 51348：一级负荷宜 ≤ 1.5s，二级负荷宜 ≤ 5s。消防泵这种允许短暂停机的设备，二级负荷 ≤ 5s 也可接受；但一级负荷必须用更快的 ATS。

Q4：消防泵房是否一定要单独配电柜？

是。消防泵控制柜应单独成柜，不得与生活水泵、空调泵、其他非消防负荷共用。消防泵控制柜内应有独立的消防标志（红色标识）和独立编号。

Q5：老旧改造项目中，原有单电源的消火栓泵控制柜还能用吗？

取决于建筑等级和改造范围。一级、二级负荷场所应同时改造配电回路，新增一路独立电源并安装 ATS，不能继续使用单电源。三级负荷的小型建筑，在改造时若不改变负荷等级，原单电源控制柜可在维护后继续使用，但建议结合改造一并升级，避免后续改造重复投入。

Q6：消防设备电源监控系统的信号是必须的吗？

按 GB 50116 / GB 51348 / 应用规程，消防设备电源监控系统的信号应接入消防主机，作为消防联动系统的组成部分。如果建筑规模大、火灾风险等级高，该系统是必须配置。

结语

消火栓泵控制柜是不是必须用双电源，答案是几乎在所有有意义的工程实务里都是"是"。它不是某本规范的"单条要求"，而是 GB 50016、GB 50974、GB 50052、GB 50116、GB 51300 等多本规范从消防负荷等级、消防水泵供电、消防设备电源监控等多个维度交叉约束出来的共同结论。

实务要点有 3 个：

• 电源设计层面：按建筑负荷等级选定双重电源或双回路；
• 设备选型层面：ATS 容量、切换时间、品牌资质、机械连锁全部要够；
• 运维层面：定期试验切换、机械应急启动，确保真正需要时能瞬间启动消防泵。

把这三件事做到位，消火栓泵控制柜的供电可靠性才有保障，也是消防验收一次通过的硬性条件之一。
