在消防中,都会有防爆隔离模块。消防防爆模块有什么作用呢?

一、LD6809E防爆隔离模块介绍:

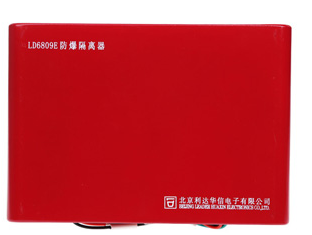

    LD6809E防爆隔离器采用特殊防潮技术,抗潮湿、抗干扰能力强。人工确认火警后,手动操作防爆型手动报警按钮,向控制器发出火警信号,同时通过LD6809E防爆隔离器,启动消防泵。LD6809E防爆隔离器适用于石油、化工等行业具有防爆要求的场所。

二、LD6809E防爆隔离模块功能:

★ 电源线,有极性,不占地址点。

★ LD6809E防爆隔离器内置安全栅,通过安全栅与防爆区中的手动火灾报警按钮的常开无源接点连接。当按下手动火灾报警按钮的同时,通过安全栅启动消防泵。

三、LD6809E防爆隔离模块主要技术指标:

LD6809E主要技术指标

四、LD6809E防爆隔离模块结构与安装尺寸图:

结构与安装尺寸图

五、LD6809E防爆隔离模块接线图示例:

接线图示例

六、LD6809E防爆隔离模块安装步骤:

★ LD6809E防爆隔离器由“底壳”和“上盖”两部分组成。从包装中取出后分开,取出底壳,将上盖部分暂时保存于包装盒中

★ 用合适的螺钉将底壳固定在墙面,然后将从底座出线孔甩出的导线按照接线方式接好。

★ 系统检验合格后,将上盖与底壳用螺钉固定好

消防总线隔离模块在火灾自动报警系统中可起到保护作用,它本身可自动实现常开和常闭功能,当外部设备的线路出现短路或者接地故障时,总线隔离模块会-时间转成断开状态,此时火灾自动报警控制器与该回路的线路会暂时断开,待线路恢复后,总线隔离模块会自动恢复,实现对报警控制器的保护作用。如果不安装隔离模块,线路出现故障时会对火灾报警控制器的回路或者主板造成损害,严重的话会直接烧掉回路板或者主板。

消防总线隔离模块接线图

消防总线隔离模块的工作原理是当信号总线出现短路时,隔离模块将自动切断短路部分与总线的连接,短路故障排除后模块自动恢复正常运行;当雷击(直击雷、感应雷)的高电流及高电压时通过信号总线,击穿后端若干设备,传输至隔离模块,将把隔离模块上型号为4148的二极管击穿,隔离模块前端(回路板信号输出端)与后端(信号总线)断开,从而达到保护回路板不被击坏的目的。

消防总线模块一般安装安装每个楼层、区域或回路安装,-多可带单个回路的所有点位。一般是一个回路接一个隔离器,一端接平层的总线路一端接回路总线,当平层线路发生短路故障时,隔离模块就会将这一回路的设备全部切断,防止损坏主机回路板。
