J-SAB-M-LD2000Ex防爆型手动报警按钮如何接线?
  • J-SAB-M-LD2000Ex防爆型手动报警按钮如何接线?

J-SAB-M-LD2000Ex防爆型手动报警按钮如何接线?

J-SAB-M-LD2000Ex防爆型手动报警按钮如何接线?

服务热线:4000346119

一、J-SAB-M-LD2000Ex防爆型手动报警按钮介绍:

J-SAB-M-LD2000Ex防爆型手动报警按钮采用特殊防爆技术。适用于石油、化工等行业,具有防爆要求的场所。可以通过LD4800E防爆编码接口与利达公司生产的LD128E系列火灾报警控制系统配合使用。满足GB3836.4-2000及-防爆标准(本安型)i b Ⅱ CT6。

二、J-SAB-M-LD2000Ex防爆型手动报警按钮功能:

★二总线、有极性,须配合LD4800E防爆编码接口使用

★具有手动复位功能

★备有一组无源常开接点输出

★报警确认灯:红色

三、J-SAB-M-LD2000E(Ex)防爆型手动报警按钮主要技术指标:

内容 技术参数

单指示灯 工作指示——红灯闪亮  火警确认——红灯常亮

工作电压 DC14V-24V(经安全栅供给电)

工作电流 静态电流:<0.6mA 报警电流:<1.5mA

工作环境温度 -10℃-55℃

工作环境相对湿度 ≦95%RH(40±2℃)

防爆标志 ExibⅡCT6

本安防爆参数 U1:DC28V、I1:35mA、P1:0.84W、C1:0.028uF、L1:0.1mH

-大外形尺寸 宽100mm×高112mm×厚37.5mm

重量 0.35kg±0.01kg

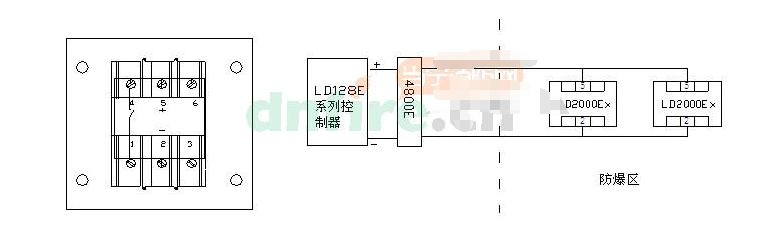

五、J-SAB-M-LD2000E(Ex)端子图与接线图示例:

六、J-SAB-M-LD2000E(Ex)防爆手报安装步骤:

★取底壳:LD2000Ex防爆手动报警按钮“底壳”和“按钮部分”两部分组成,从包装中取出后分开,取出底壳而将按钮部件暂时妥善保存于包装盒中。

★固定底座:将导线从底壳背面穿过圆孔,用合适的自攻螺钉把底座固定在墙面。

★接线:剪、剥导线后按上图接线图所示将各导线与相应端子正确连接。

★系统接线查验后,将“按钮部分”插到底座里,并按压使两部分扣紧合缝。

七、J-SAB-M-LD2000E(Ex)防爆型手动报警按钮布线要求:

★导线:探测器回路二总线宜选用截面积≥1.0mm2的双色双绞铜芯线,穿金属管或阻燃管敷设,也可采用控制电缆,

★如KVV—2×0.75。

★连接导线的长度应以总导线电阻<70Ω为限,否则应增大导线的线径。
